“韬定律”正在半导体圈内炸响。
一份来自华尔街的研报，用了“DeepSeekmoment”这个词。
发出这句惊叹的是Bernstein的分析师。在看完华为于ISCAS2026上公布的“τ定律”后，他们写下了一个在半导体联系论说中一丝出现的评价：这是另一个DeepSeek时刻。阿谁让全球AI圈再行谛视中国更动速率的DeepSeek，如今在芯片底层技艺上，有了一个“同业者”。
当年几年，外界对华为半导体业务的知道大多停留在“还能出货”和“良率爬坡”之间扭捏。但这一次，华为“芯片女王”何庭波躬行站到了台前，抛出的是一个足以让产业链再行想科场所的主张，它不仅仅在讲华为还能作念芯片，而是在讲，在摩尔定律还是难认为继，EUV又拿不到的逆境下，华为的新想路新洞见。

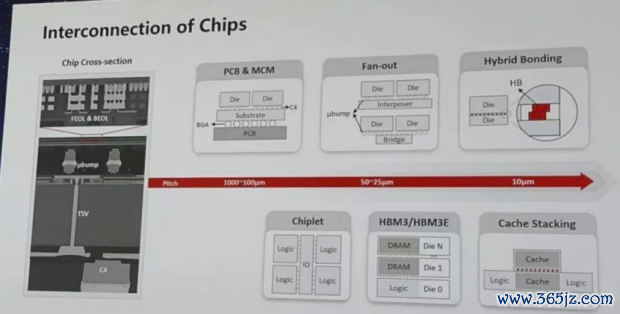

此主张抛出之后，业界联系评述还是有许多，尤其是不少资深的半导体产业众人和从业者示意该定律之下的“3DIC堆叠”，“Chiplet互联”，“夹杂键合”等问题业界还是绸缪许多，尤其是和先进封装的话语体系重合（如下图），是新瓶装旧酒吗？
拍摄于何庭波演讲现场
“韬定律”待可发覆之处也许是“时辰”这个重要词。换言之，比较之前的诸多半导体定律，“韬定律”第一次把时辰这个维度升级到了一个很高的位置。
芯片行业的竞争，几十年来齐围绕一个重要词张开：空间。
从微米到纳米，从平面到FinFET，扫数东谈主齐在作念兼并件事——把器件塞得更密，把线宽画得更细。这是摩尔定律的底层逻辑，亦然台积电、三星、英特尔之间武备竞赛的主轴。
但这条主轴在当年几年还是显著偏转。7nm之后，每一代新节点的资本飙升，而性能普及的弧线却越来越平。更致命的是，关于华为这么的公司，即便发放承受腾贵资本，也无法取得起先进的开拓。空间上的削弱，被物理和政事两谈墙同期堵住了。
于是，何庭波团队建议了一种全齐不同的想路。
既然空间上走欠亨，那就转向时辰。他们建议的τ，是一个纠合从晶体管开关到数据中心反应的调理时辰常数。把芯片从“面积竞赛”切换到“延长竞赛”。方针不再是单元面积里塞进些许晶体管，而是一个信号从A点到B点、从计较到存储、从一颗芯片到另一颗芯片，到底要花些许时辰。
这个视角转化，听起来像是学术上的再行界说，但在工程上，它意味着对PPAC（Performance、Power、Area、Cost，即能效、功耗、面积和资本）的意会进一步传说。
当年环球纯属的PPAC各自零丁优化，临了用制程节点来均衡。但若是用τ的透镜去看，这四件事实质上齐不错换算成时辰资本。
性能是计较时辰，功耗是能量转化的时辰资本，面积决定了信号传输的物理时辰，而资本，则是研发和制造的恭候时辰。当你在流片之前就能估算出一颗芯片在系统里的“时辰账”，许多传统的采取逻辑就不成立了。
这恰是华为想作念的事。
若是τ定律只停留在纸上，它最多仅仅一篇漂亮的论文。但何庭波的团队在当年六年里量产了381款芯片，这个数字自己便是最有劝服力的注脚。
他们用来考据τ定律的中枢技艺，叫LogicFolding，逻辑折叠。

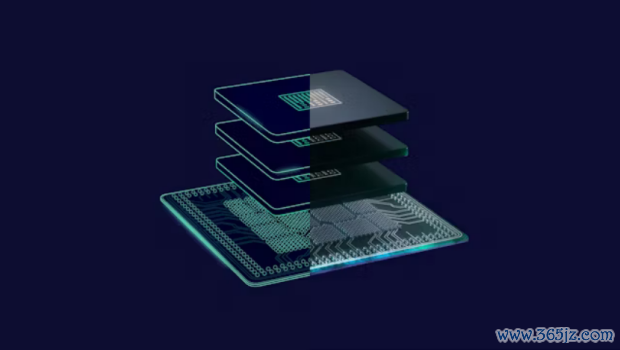

LogicFolding把组合逻辑和时序逻辑这些正本平铺的电路，垂直拆分到不同的有源层上，通过亚2微米间距的夹杂键合，把高下两层晶圆径直连起来。从电路联想师的视角看，两层有源层就像一层一样，单元跨晶圆散播，相配于多了一层金属线。
后果是径直的。信号旅途大幅镌汰，寄生RC诽谤，时钟偏畸收紧。麒麟9030到麒麟2026这一代，晶体管密度从155MTr/mm²跳到238MTr/mm²，普及幅度在当年需要三个制程节点才调完成。功耗着力提高了41%，SRAM责任频率普及了40%以上。
这些数字背后，是一个终点朴素的物理直观：信号跑得越短，时辰就越短。
而要实现这些，重要不在联想自己，而在封装。华为的夹杂键合间距作念到了1.5微米，瞄准精度低于0.5微米，TSV的重要尺寸和KeepOutZone齐压到了1.5微米以下。这些参数放在全球先进封装的坐标系里，还是径直对标台积电的SoIC。
这意味着，华为在莫得EUV的情况下，用封装技艺部分替代了制程缩微的功能。它不是在作念更小的晶体管，而是在作念更灵巧的纠合。
把时辰算作调理度量，带来的一个四百四病，是产业链配合时势的篡改。
传统的芯片联想经过是串行的。前端联想、物理实现、封装、系统集成，各作念各的，火狐直播布置时靠表率文档和裕量来兜底。但τ定律条目从晶体管到数据中心全栈协同优化，这就意味着，联想不成再是串行的。
笔者不由情愿想，前不久硅芯科技独创东谈主赵毅在复旦学友会垄断的先进封装EDA论坛上的阿谁中枢问题。
他说，先进封装期间最大的痛点是“信息孤岛”。
作念Die的不了了封装的甘休，作念封装的不了解系统的需求，作念系统的不懂工艺的细节。各安祥我方的用具链里优化，临了拼在沿途，大齐的时辰和性能就耗在了接口和裕量上。
他建议的“EDAPlus”新范式，实质上便是在恢复这个问题。传统的EDA用具是为2D单芯片联想的，布局布线、仿真、考据，齐是基于平面假定。但到了3D堆叠、异质集成的期间，底层算法必须重写。
比如，在硅转接板上唯有4到6层布线资源，没方针像芯片里面那样一层信号一层地蚀本成立。布线引擎必须同期处罚高速差分信号和大限制供电网罗，并且莫得Buffer不错插。再比如，跨层串扰在微米级的间距下终点严重，传统2D路由算法根底无法应答。
这些技艺细节听起来败兴，但它们指向一个共同的论断：在τ定律的框架下，联想用具必须从“过后考据”造成“事先臆度”。
赵毅把这个过程称为“左移”。联想中的问题越早被发现，后期返工的时辰资本就越低。这在职何工程边界齐不是新主张，但在芯片行业，永远以来受限于用具和工艺的割裂，左移一直是个生机。
当今，τ定律提供了一套调理的度量谈话。工艺东谈主员、电路联想师、架构师不错围绕兼并个τ值来绸缪问题。你在这一层省下的时辰，能否传导到系统层，是有明确公式不错算的。
这也讲明了为什么华为的论文里反复强调的，不仅仅技艺门道图，更是一种组织配合的左券。
虽然，这条路远未到不错乐不雅的进度。
τ定律在表面上成立，在局部考据中也有用，但要果真派限制铺开，有三谈坎必须跨当年。
第一谈是热。把多层逻辑堆叠在沿途，晶体管密度上去了，单元体积的功耗密度也随之飙升。而散热在三维结构里比平面结构贫窭多。后面供电、集成电压调节器、液冷，这些齐不是锻真金不怕火决策。华为在论文中提到的3DFolding，实质上便是把供电和I/O从边际挪到名义，以N²的时势而不是N的时势缩微。但这是表面，工程上还远未锻真金不怕火。
第二谈是良率和资本。夹杂键合的瞄准精度条目极高，TSV的引入会带来新的失效模式。华为给出的数据是失着力低于100ppm，竖立率99.9%，这还是是宇宙级水平。但这是推行室数据照旧量产数据，能保管多高的月产量，齐是未知数。Bernstein的论说也明确指出，若是资本戒指不妥，这将是大限制领受的主要拦阻。
第三谈，亦然最根底的一谈，是用具链的缺失。
赵毅在演讲中说得终点直白：今天的EDA行业，还莫得一套原生的、搭救从单元粒度进行跨晶圆分割、调理布局、协同期序拘谨的用具。现存的用具齐是2D期间长出来的，即便打上3D的补丁，底层逻辑仍然是平面的。
亚搏app2026世界杯中国官方下载
华为不错我方写里面用具，但扫数这个词行业的生态要转向τ优化的范式，需要的不仅仅一两家公司的奋发。需要新的标准、新的基准测试集、新的签核经过。这些齐不是一年两年能完成的。
何庭波在论文的驱散部分挑升列出了“洞开性挑战”，这在学术论文中并不常见。她提到晶圆间工艺偏差、垂直互连支拨、能量伴侣、τ剖面基准——每一件事齐指向一个事实：这照旧一场早期探索。
结语
回到Bernstein证券的阿谁判断：另一个DeepSeek时刻。
“韬定律”用封装和系统级优化，部分绕过了制程阻滞。它用时辰算作调理度量，重构了PPAC的采取逻辑。它迫使产业链再行想考，到底什么才是果真的跳动——是每年齐在追赶更小的数字，照旧在相同的工艺节点上，把时辰压缩到极致。
华为在论文中给出了几个具体的方针：CPU中枢频率2029年冲破4GHz，麒麟SoC着力三到五年翻倍，AI硬件集成度到2035年增长100倍以上。这些数字能不成已毕，取决于许多要素。但比数字更首要的是，他们第一次为中国半导体产业提供了一条不依赖EUV的、可量化的、惟恐辰刻度的门道图。
关于投资者来说，这份门道图意味着什么？Bernstein把票投给了中芯国外、朔方华创和拓荆科技。逻辑很径直：若是要实现τ定律，先进的逻辑代工和封装制造是基础，刻蚀和千里积开拓是刚需，而夹杂键合用具更是中枢中的中枢。
但不管怎么，一个更大的图景还是清楚。
当年几十年，半导体产业的跳动被摩尔定律框定在“缩微”这条单行谈上。谁能在更小的面积上塞进更多的晶体管，谁便是赢家。台积电赢了，英特尔输了，AMD靠Chiplet翻盘——这些故事的中枢齐是“空间竞争”。
当今，华为在尝试开出第二条路。不是烧毁缩微，而是把“时辰”普及到与“空间”同等首要的位置，以至更高。这条路能不成走通，还莫得定论。但它至少提供了一个新的锚点。
